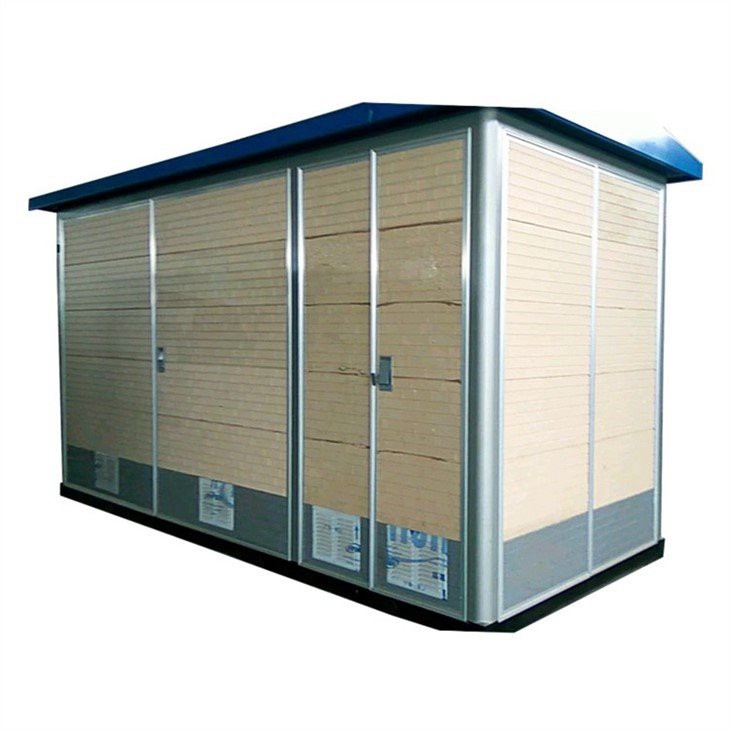

موبائل پیکڈ الیکٹریکل ڈسٹری بیوشن ٹرانسفارمر سب اسٹیشن

اصول:

باکس قسم کا سب اسٹیشن، جسے پہلے سے تیار شدہ سب اسٹیشن بھی کہا جاتا ہے۔ یہ ایک ہائی وولٹیج سوئچ گیئر، ڈسٹری بیوشن ٹرانسفارمر اور کم وولٹیج پاور ڈسٹری بیوشن ڈیوائس ہے، جو ایک مخصوص وائرنگ اسکیم کے مطابق فیکٹری میں پہلے سے تیار کردہ انڈور اور آؤٹ ڈور کمپیکٹ پاور ڈسٹری بیوشن کا سامان ہے۔ ایک ہی وقت میں، یہ نمی پروف، مورچا پروف، ڈسٹ پروف، چوہا پروف، فائر پروف، اینٹی تھیفٹ، ہیٹ انسولیٹنگ، مکمل طور پر بند، حرکت پذیر اسٹیل ڈھانچے والے باکس میں نصب کیا جاتا ہے، خاص طور پر اس کے لیے موزوں شہری نیٹ ورک کی تعمیر اور تعمیر نو۔

یہ پروڈکٹ GB/T17467-1998 "ہائی وولٹیج/کم وولٹیج پری فیبریکیٹڈ سب سٹیشن" کے معیار اور IEC1330 معیار کی مکمل تعمیل کرتا ہے۔ یہ شہری پبلک پاور ڈسٹری بیوشن، اسٹریٹ لیمپ پاور ڈسٹری بیوشن، صنعتی اور کان کنی کے اداروں، شہری عمارتوں، رہائشی کوارٹرز، آئل فیلڈ ٹرمینلز، ہوٹلوں، پارکوں اور تعمیراتی مقامات وغیرہ کے لیے موزوں ہے۔ یہ رنگ نیٹ ورک یا ٹرمینل پاور سپلائی موڈ کا احساس کر سکتا ہے۔

تکنیکی پیرامیٹر:

شرح شدہ تعدد: 50HZ

شرح شدہ وولٹیج: HV سائیڈ 12kV، LV سائیڈ 400V

شرح شدہ صلاحیت: 1600kVA تک

تحفظ کی کلاس: IP33 یا آپ کی ضروریات کے مطابق

ساخت:

1. ہائی وولٹیج سوئچ گیئر

ہائی وولٹیج کیبنٹ SF6 گیس کی موصلیت، ماحولیاتی تحفظ کی گیس کی موصلیت، ٹھوس موصلیت کی انگوٹی نیٹ ورک کیبینٹ، اور ماحول کی مہربند ہوا کی موصلیت کی رنگ نیٹ ورک کیبینٹ استعمال کر سکتی ہے۔ ہائی وولٹیج کیبنٹ کے پریشر ریلیف چینل کی سمت کیبل خندق کی طرف ہونی چاہیے۔

2. ٹرانسفارمر

یہ سفارش کی جاتی ہے کہ ٹرانسفارمر کی شکل کے لیے توانائی کی بچت اور ماحول دوست، مکمل طور پر مہر بند، تیل میں ڈوبے ہوئے ٹرانسفارمرز (سلیکون اسٹیل شیٹس / بے ساختہ مرکبات) استعمال کریں۔ مخصوص پیرامیٹرز کو GB 1094، GB/T 6451 اور GB 20052 کی ضروریات کو پورا کرنا چاہیے۔

شرح شدہ صلاحیت 400kVA، 500kVA، 630kVA۔

3. کم وولٹیج پاور ڈسٹری بیوشن ڈیوائس

اگر آٹومیشن ٹرمینل ترتیب دیا گیا ہے تو، باکس-ٹرانسفارمر کی اندرونی جگہ DTU پبلک یونٹ کی آزاد ثانوی کابینہ کو انسٹال کرنے کے لیے کافی ہونی چاہیے۔

کم وولٹیج آنے والی لائن سائیڈ پر کرنٹ اور وولٹ میٹر نصب کیا جانا چاہیے۔

جب کم وولٹیج سائیڈ پر مین بس بار کی گنجائش 400kVA ہے تو کم وولٹیج والے مین بس بار کی ریٹیڈ کرنٹ 800A ہونے کی سفارش کی جاتی ہے۔ جب صلاحیت 500kVA ہے، تو کم وولٹیج کی طرف مین بس بار کا ریٹیڈ کرنٹ 1000A ہونے کی سفارش کی جاتی ہے۔ جب صلاحیت 630kVA ہے، تو کم وولٹیج کی طرف مین بس بار کا ریٹیڈ کرنٹ 1250A ہونے کی سفارش کی جاتی ہے۔

پیکیجڈ سب سٹیشن کی شرائط استعمال کریں:

اونچائی: 1000m سے کم یا اس کے برابر؛

محیطی درجہ حرارت: -15 ڈگری ~+40 ڈگری ;

رشتہ دار نمی: روزانہ اوسط 95% سے کم یا اس کے برابر، ماہانہ اوسط 90% سے کم یا اس کے برابر؛

اینٹی وائبریشن لیول: افقی ایکسلریشن 0.4m/s، عمودی سرعت 0.15m/s؛

تنصیب کی جگہ پر کوئی شدید اثر نہیں ہے، سنگین آلودگی اور کیمیائی سنکنرن، کوئی ترسیلی دھول اور دھماکے کے خطرات نہیں ہیں۔

جب عام استعمال کی شرائط پوری نہیں ہوسکتی ہیں، تو براہ کرم مسئلہ کو حل کرنے کے لیے ہماری کمپنی سے مشورہ کریں۔

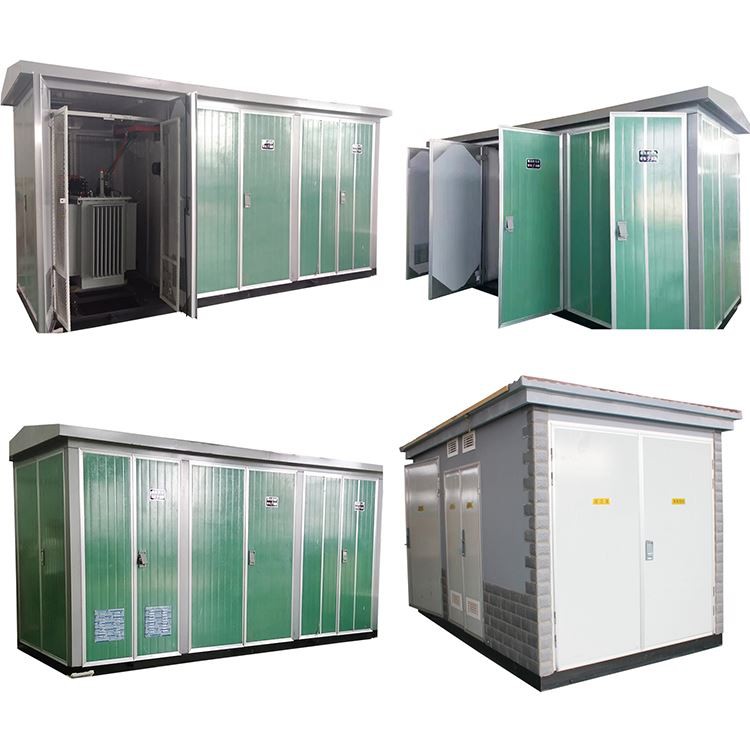

سب اسٹیشن کی تفصیلات
