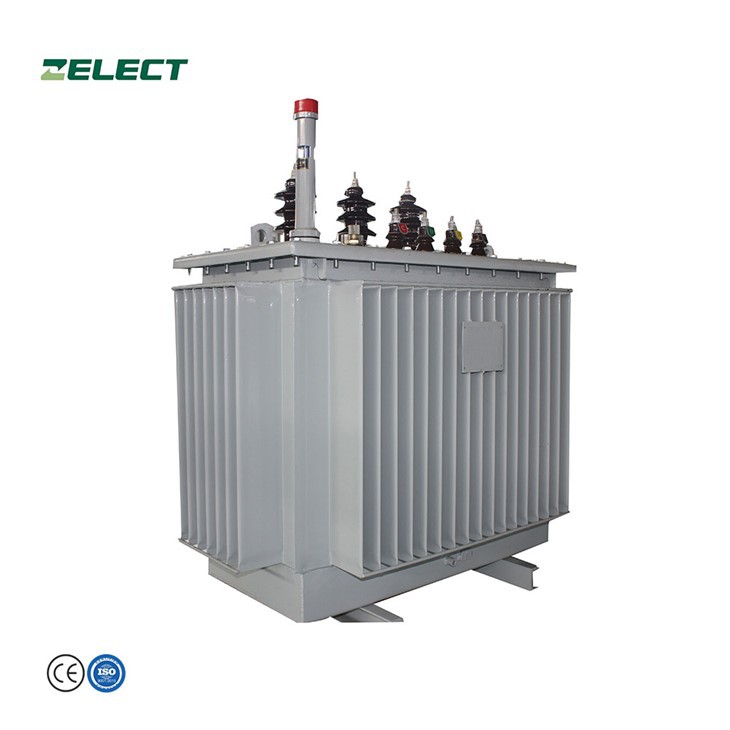

بے ترتیب الائے ڈسٹری بیوشن پاور سب اسٹیشن ٹرانسفارمر

بے ساختہ الائے ٹرانسفارمر کی اہم خصوصیت جو روایتی ٹرانسفارمر سے مختلف ہے یہ ہے کہ کور ایک نئی قسم کے مقناطیسی طور پر کوندکٹو مادّے کا استعمال کرتا ہے۔ سلکان اسٹیل شیٹ آئرن کور ٹرانسفارمر کے بغیر لوڈ ہونے والے نقصان کے مقابلے میں، اس میں تقریباً 75 فیصد کمی واقع ہوئی ہے، اور نو لوڈ کرنٹ تقریباً 80 فیصد کم ہو گیا ہے۔

(1) S11 ٹرانسفارمر کے مقابلے میں بے بوجھ الائے ٹرانسفارمر کے بغیر لوڈ ہونے والے نقصان میں 65 فیصد سے زیادہ کمی واقع ہوئی ہے، نو لوڈ کرنٹ تقریباً 80 فیصد کم ہو گیا ہے، اور سالانہ آپریٹنگ لاگت میں اوسطاً 22.7 کی کمی ہوئی ہے۔ %

(2) ٹرانسفارمر میں کوئی ساختی نقصان نہیں ہے، اور آئرن کور تین فیز چار فریم پانچ کالم ڈھانچہ اپناتا ہے۔ صفر ترتیب مقناطیسی بہاؤ دو طرفہ کالموں میں بہتا ہے، اور مقناطیسی بہاؤ باکس سے نہیں گزرتا، اس لیے حرارتی ڈھانچے کا کوئی نقصان نہیں ہوتا ہے۔

(3) ٹرانسفارمر کنکشن گروپ پاور گرڈ پر ہارمونکس کے اثر کو کم کرنے اور بجلی کی فراہمی کے معیار کو بہتر بنانے کے لیے Dyn11 کو اپناتا ہے۔

(4) ٹرانسفارمر کی کم وولٹیج وائنڈنگ تانبے کے ورق کوائل کو اپناتی ہے، اور کنڈلی ایک گول مستطیل ہے۔

(5) ٹرانسفارمر باڈی کا ڈھانچہ "اوپری سپورٹ اور لوئر سپورٹ" کو اپناتا ہے تاکہ آئرن کور پر زیادہ سے زیادہ تناؤ کو کم کیا جا سکے اور بے ترتیب الائے آئرن کور کی برقی مقناطیسی کارکردگی کو یقینی بنایا جا سکے۔

(6) چھوٹے صلاحیت والے ٹرانسفارمر کا سوٹ عمودی سوٹ ٹیکنالوجی کو اپناتا ہے، اور بڑی صلاحیت والے ٹرانسفارمر کا سوٹ افقی سوٹ ٹیکنالوجی کو اپناتا ہے، اور ٹرانسفارمر کے شور اور بغیر بوجھ کے نقصان کو سختی سے کنٹرول کیا جاتا ہے۔

(7) ٹرانسفارمر باکس مکمل طور پر بند ڈھانچہ اپناتا ہے۔ باکس سلیکون تیل سے بھرا ہوا ہے جس میں اچھی اینٹی آکسیڈیشن، اعلی درجہ حرارت کی مزاحمت اور تھرمل سائیکل کی کارکردگی ہے، اور ٹرانسفارمر بنیادی طور پر دیکھ بھال سے پاک حالت میں ہے۔

(8) ٹرانسفارمر کنڈلی میں ہوا کے بلبلوں کو مکمل طور پر ختم کرنے اور موصلیت کی کارکردگی کے استحکام کو یقینی بنانے کے لیے ویکیوم آئل انجیکشن کو اپناتا ہے۔

(9) ٹرانسفارمر کی ہائی اور کم وولٹیج کی جھاڑیوں کے اوپر ایک حفاظتی کور نصب کیا جاتا ہے، کوئی کنڈکٹر سامنے نہیں آتا، اور مکمل موصلیت کا تحفظ حاصل کرنے کے لیے کیبل کی وائرنگ کا استعمال کیا جاتا ہے۔

اونچائی: h< 1000m

زیادہ سے زیادہ روزانہ اوسط رشتہ دار نمی: 95% (20 ڈگری)

محیطی درجہ حرارت: -25 ڈگری < T<+40°C

زلزلے کی مزاحمت: زمینی افقی سرعت {{0}}.2 جی، زمینی عمودی سرعت: 0.2 گرام

درجہ حرارت: اوسط زیادہ سے زیادہ درجہ حرارت: T<+35°C

سپلائی وولٹیج کا ویوفارم سائن ویو کا تخمینہ ہونا چاہیے۔

ماہانہ کم از کم اوسط استعمال کا درجہ حرارت: T< -25°C (outdoor)

تھری فیز ٹرانسفارمر کا سپلائی وولٹیج تقریباً سڈول ہونا چاہیے

روزانہ زیادہ سے زیادہ درجہ حرارت کا فرق: 25 ڈگری۔

تنصیب کی جگہ: کوئی شدید کمپن اور جھٹکا نہیں، موسم خزاں کی کوئی آفت نہیں، کوئی سنگین آلودگی نہیں، کوئی کیمیائی سنکنرن میڈیم اور دھول نہیں، کوئی دھماکہ خیز خطرہ نہیں۔

نمی: زیادہ سے زیادہ اوسط رشتہ دار نمی: 90% (20 ڈگری)

 انسٹالیشن سے پہلے ٹرانسفارمر ٹیسٹ

1. سمیٹ سے زمین کی موصلیت کی مزاحمت کی پیمائش؛

2. وولٹیج ٹیسٹ کا سامنا

3. وولٹیج کے تناسب کی پیمائش اور کنکشن گروپ لیبل کی تصدیق؛

4. بغیر لوڈ کرنٹ اور بغیر بوجھ کے نقصان کی پیمائش۔

5. شارٹ سرکٹ کی رکاوٹ اور بوجھ کے نقصان کی پیمائش؛

6. سمیٹ مزاحمت کی پیمائش؛

7. ٹرانسفارمر تیل ٹیسٹ.

ماڈل اور معنی

S(B)H15-M سیریز ہرمیٹیکل امورفوس الائے پاور ٹرانسفارمر کا تکنیکی پیرامیٹر

آرڈر کرنے کی ہدایات

(1) ٹرانسفارمر ماڈل:

(2) شرح شدہ صلاحیت: ______KVA

(3) مراحل کی تعداد: تین فیز، سنگل فیز

(4) تعدد: 50HZ، 60HZ

(5) شرح شدہ وولٹیج (ہائی وولٹیج/کم وولٹیج):____________________

(6) ٹیپ کی حد: ±______x_____%

(7) کنکشن گروپ لیبل: Dyn11 Yyn0 Yy0(D11) دیگر

(8) امپیڈینس وولٹیج UK: ____________%

(9) کولنگ کا طریقہ: اے این اے ایف

(10) دیگر ضروریات:

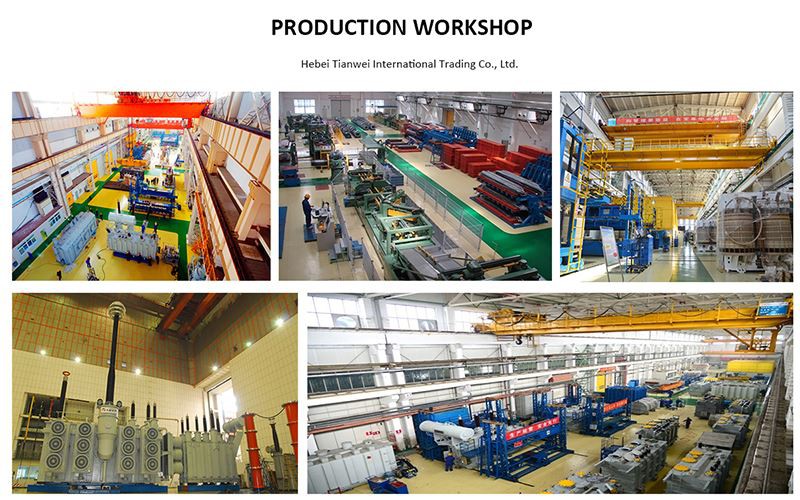

ہماری فیکٹری 33,300 مربع میٹر کے رقبے پر محیط ہے، جس کا کل تعمیراتی رقبہ 6,100 مربع میٹر ہے۔ اس وقت 260 ملازمین ہیں، جن میں 18 تکنیکی ماہرین ہیں جو کئی سالوں سے ٹرانسفارمر مصنوعات کی تحقیق اور ترقی میں مصروف ہیں، اور 8 اعلیٰ معیار کے کارپوریٹ مینیجرز ہیں۔ پیداواری پیمانے کی توسیع اور مصنوعات کی اقسام میں اضافے کے ساتھ، یہ اب ایک ہائی ٹیک اختراعی انٹرپرائز کی شکل اختیار کر چکا ہے جس کی سالانہ پیداواری صلاحیت 1000MVA سے زیادہ ہے، جو کھلی قسم کے خشک قسم کے ٹرانسفارمرز کے ڈیزائن، پیداوار اور فروخت کو مربوط کرتی ہے۔ رال کاسٹ خشک قسم کے ٹرانسفارمرز، بے ساختہ الائے ٹرانسفارمرز، اور خصوصی ٹرانسفارمرز۔

کیوںHeBEI تیانwi

1. تجارتی اور صنعتی گاہکوں کو صنعت میں کم سے کم لیڈ ٹائم پر معیاری پیکڈ پاور سلوشنز فراہم کرنا۔

2. صنعت کے اعلیٰ ترین معیار کے مطابق مصنوعات کی تیاری اور فراہمی - ISO 9001 اور SANS۔

3. ہم معیاری ٹرانسفارمرز اور MV سوئچ گیئر کی بڑی مقدار کو اسٹاک میں رکھنے میں سرمایہ کاری کرتے ہیں - ہم فوری طور پر سپلائی کرتے ہیں اور کم سے کم ڈاؤن ٹائم کو یقینی بنانے کے لیے 24/7 ہنگامی مدد فراہم کرتے ہیں۔

4. ہمارے سرشار محکمے، بنیادی ڈھانچہ اور اعلیٰ تربیت یافتہ اہلکار تیز رفتار، مکمل آن سائٹ تنصیب، سروس اور سپلائی کی صلاحیتوں کی اجازت دیتے ہیں۔
