3 فیز آئل فلڈ سیلف کولڈ ٹائپ ٹرانسفارمر

• کور پر ایک 3 یا 5 پوزیشنز ڈی انرجائزڈ ٹیپ چینجر، تالے لگانے کی سہولت کے ساتھ
• ریٹیڈ کرنٹ کے مطابق 250 Amps تک 3 HV چینی مٹی کے برتن کی بشنگ
• 4 LV چینی مٹی کے برتن کی جھاڑیاں (50 سے 3,150 kVA تک)
• 4 دو طرفہ فلیٹ رولر، لفٹنگ اور ان ٹینکنگ لگ

انکوائری بھیجنے

فعل

------------------------------------------مصنوعات کی وضاحت----------------------------------------------

معدنی تیل میں ڈوبی ہوئی، 50 ہرٹز، تین فیز ڈسٹری بیوشن ٹرانسفارمرز درج ذیل خصوصیات کے ساتھ:

• ہرمیٹک طور پر انٹیگرل فلنگ کے ساتھ سیل کر دیا گیا ہے۔

• ٹینک کے ساتھ ڈھکنا

• ONAN

• Minerai تیل IEC 60076 کے مطابق

• اندرونی / بیرونی استعمال (منتخب فٹنگز اور اختیارات پر منحصر ہے)

معیارات

یہ ٹرانسفارمر معیارات کے مطابق ہیں: EN 60076-1

• زیادہ سے زیادہ نقصان کی سطح

• نقصان برداشت کرنے کا بیان:

- ٹرانسفارمر ڈیزائن پر کوئی رواداری نہیں۔

- اختتامی صارف کی جانچ کے لئے 5٪ رواداری

• نام کی تختیوں پر اضافی ڈیٹا کی درخواست کی گئی ہے۔

- نقصان کی سطح اور پیمائش شدہ اقدار

- استعمال شدہ اہم مواد کی قسم اور وزن

تیل کی قسم کے ٹرانسفارمرز کا زیادہ سے زیادہ نقصان

• موصلیت وولٹیج: MV ≤ 24 kV& LV ≤ 3.6 kV 3,150 kVA تک

• موصلیت وولٹیج: MV< 36="" kv&="">< 3.6="" kv="" 3,150="" kva="">

معیاری فٹنگ:

• کور پر ایک 3 یا 5 پوزیشنز ڈی انرجائزڈ ٹیپ چینجر، تالے لگانے کی سہولت کے ساتھ

• ریٹیڈ کرنٹ کے مطابق 250 Amps تک 3 HV چینی مٹی کے برتن کی بشنگ

• 4 LV چینی مٹی کے برتن کی جھاڑیاں (50 سے 3,150 kVA تک)

• 4 دو طرفہ فلیٹ رولر، لفٹنگ اور ان ٹینکنگ لگ

• 4 فریم پر آنکھیں کھینچنا

• کور پر 1 ارتھنگ ٹرمینل اور چیسس پر 2 ارتھنگ ٹرمینل

• 1 فلنگ پلگ

• 1 ڈریننگ ڈیوائس

• 1 ریٹنگ پلیٹ

------------------------------------------پروڈکٹ پیرامیٹر----------------------------------------------

Minera - تیل کی تقسیم کا ٹرانسفارمر

3150 kVA - 12 kV - 400V تک

پاور kVA	50	100	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500
بغیر لوڈ کے نقصانات (واٹ)	81	130	189	225	270	324	387	459	540	585	693	855	1080	1305	1575
75 ° C (واٹ) پر لوڈ نقصان	750	1250	1750	2017	2350	2800	3250	3900	4600	6000	7600	9500	12000	15000	18500
رکاوٹ وولٹیج (%)	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6
بنیادی وولٹیج ثانوی وولٹیج	10 kV مراحل کے درمیان 400 V (بغیر بوجھ کے)
HV موصلیت کی سطح	12 kV (75 / 28 kV)
HV ٹیپنگ کی حد	+/- 2.5% اور/یا +/- 5%
درجہ حرارت	درجہ حرارت میں اضافہ 65/60 k
ویکٹر گروپ	Dyn 11 (درخواست پر دوسرے ویکٹر گروپس)
زیادہ سے زیادہ اونچائی	1000 m

Minera - تیل کی تقسیم کا ٹرانسفارمر 3150 kVA - 17.5 kV - 400V تک

پاور kVA	50	100	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500
بغیر لوڈ کے نقصانات (واٹ)	81	130	189	225	270	324	387	459	540	585	693	855	1080	1305	1575
75 ° C (واٹ) پر لوڈ نقصان	750	1250	1750	2017	2350	2800	3250	3900	4600	6000	7600	9500	12000	15000	18500
رکاوٹ وولٹیج (%)	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6
بنیادی وولٹیج ثانوی وولٹیج	20 kV مراحل کے درمیان 400 V (بغیر بوجھ کے)
HV موصلیت کی سطح	24 kV (95 / 38 kV)
HV ٹیپنگ کی حد	+/- 2.5% اور/یا +/- 5%
درجہ حرارت	درجہ حرارت میں اضافہ 65/60 k
ویکٹر گروپ	Dyn 11 (درخواست پر دوسرے ویکٹر گروپس)
زیادہ سے زیادہ اونچائی	1000 m

Minera - تیل کی تقسیم کا ٹرانسفارمر 3150 kVA - 24 kV - 400V تک

پاور kVA	50	100	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500
بغیر لوڈ کے نقصانات (واٹ)	81	130	189	225	270	324	387	459	540	585	693	855	1080	1305	1575
75 ° C (واٹ) پر لوڈ نقصان	750	1250	1750	2017	2350	2800	3250	3900	4600	6000	7600	9500	12000	15000	18500
رکاوٹ وولٹیج (%)	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6
بنیادی وولٹیج ثانوی وولٹیج	20 kV مراحل کے درمیان 400 V (بغیر بوجھ کے)
HV موصلیت کی سطح	24 kV (125 / 50 kV)
HV ٹیپنگ کی حد	+/- 2.5% اور/یا +/- 5%
درجہ حرارت	درجہ حرارت میں اضافہ 65/60 k
ویکٹر گروپ	Dyn 11 (درخواست پر دوسرے ویکٹر گروپس)
زیادہ سے زیادہ اونچائی	1000 m

Minera - تیل کی تقسیم کا ٹرانسفارمر 3150 kVA - 36 kV - 400V تک

پاور kVA	50	100	160	250	400	630	800	1000	1250	1600	2000	2500
بغیر لوڈ کے نقصانات (واٹ)	93	149	217	310	445	621	672	796	983	1242	1500	1811
75 ° C (واٹ) پر لوڈ نقصان	825	1375	1925	2585	3575	5060	6600	8360	10450	13200	16500	20350
رکاوٹ وولٹیج (%)	4	4	4	4	4	4	6	6	6	6	6	6
بنیادی وولٹیج ثانوی وولٹیج	33 kV مراحل کے درمیان 400 V (بغیر بوجھ کے)
HV موصلیت کی سطح	36 kV (170 / 70 kV)
HV ٹیپنگ کی حد	+/- 2.5% اور/یا +/- 5%
درجہ حرارت	درجہ حرارت میں اضافہ 65/60 k
ویکٹر گروپ	Dyn 11 (درخواست پر دوسرے ویکٹر گروپس)
زیادہ سے زیادہ اونچائی	1000 m

--------------------------------------------------------- ہمارا سرٹیفکیٹ---------------------------------------------------

CERTIFICATE 800-400

--------------------------------------------------------- پروجیکٹ کیس---------------------------------------------------

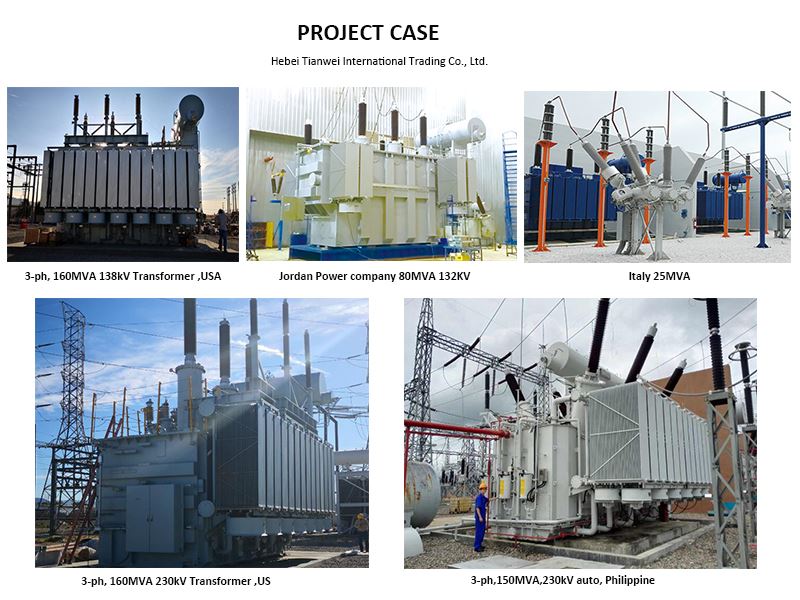

PROJECT CASE 800

--------------------------------------------------------- ہماری فیکٹری---------------------------------------------------

PRODUCTION WORKSHOP 800

ہماری فیکٹری 33,300 مربع میٹر کے رقبے پر محیط ہے، جس کا کل تعمیراتی رقبہ 6,100 مربع میٹر ہے۔ اس وقت 260 ملازمین ہیں، جن میں 18 تکنیکی ماہرین ہیں جو کئی سالوں سے ٹرانسفارمر مصنوعات کی تحقیق اور ترقی میں مصروف ہیں، اور 8 اعلیٰ معیار کے کارپوریٹ مینیجرز ہیں۔ پیداواری پیمانے کی توسیع اور مصنوعات کی اقسام میں اضافے کے ساتھ، یہ اب ایک ہائی ٹیک اختراعی انٹرپرائز کی شکل اختیار کر چکا ہے جس کی سالانہ پیداواری صلاحیت 1000MVA سے زیادہ ہے، جو کھلی قسم کے خشک قسم کے ٹرانسفارمرز کے ڈیزائن، پیداوار اور فروخت کو مربوط کرتی ہے۔ رال کاسٹ خشک قسم کے ٹرانسفارمرز، بے ترتیب الائے ٹرانسفارمرز، اور خصوصی ٹرانسفارمرز۔

کیوںHEBEI TIANWEI

1. تجارتی اور صنعتی گاہکوں کو صنعت میں کم سے کم لیڈ ٹائم پر معیاری پیکڈ پاور سلوشنز فراہم کرنا۔

2. صنعت کے اعلیٰ ترین معیار کے مطابق مصنوعات کی تیاری اور فراہمی - ISO 9001 اور SANS۔

3. ہم معیاری ٹرانسفارمرز اور MV سوئچ گیئر کی بڑی مقدار کو اسٹاک میں رکھنے میں سرمایہ کاری کرتے ہیں - ہم فوری طور پر سپلائی کرتے ہیں اور کم سے کم ڈاؤن ٹائم کو یقینی بنانے کے لیے 24/7 ہنگامی امداد فراہم کرتے ہیں۔

4. ہمارے سرشار محکمے، بنیادی ڈھانچہ اور اعلیٰ تربیت یافتہ اہلکار تیز رفتار، مکمل آن سائٹ تنصیب، خدمت اور فراہمی کی صلاحیتوں کی اجازت دیتے ہیں۔
