خشک کاسٹ رال ٹرانسفارمرز شیل درجہ بندی

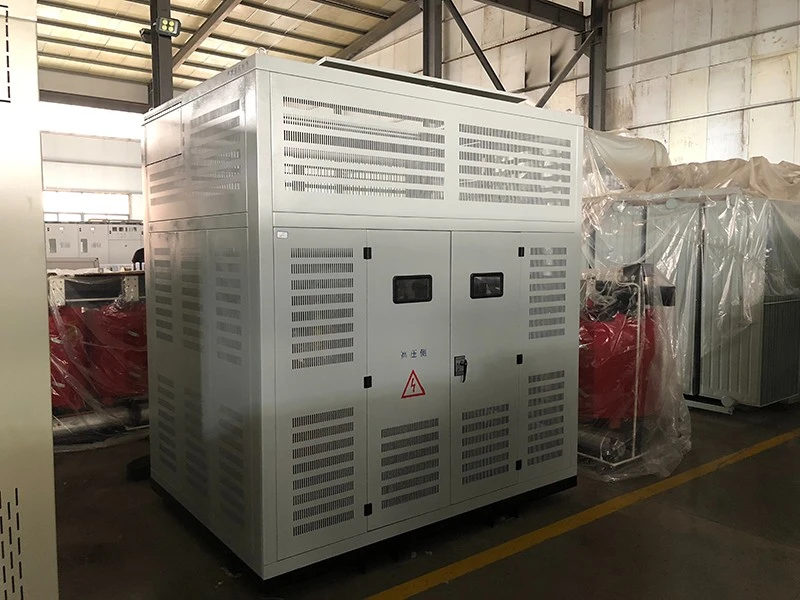

بیرونی خشک کاسٹ رال ٹرانسفارمرز کے جسم کو غیر ملکی اشیاء کے اثرات سے بچاتا ہے اور انسانی شمولیت کو روکتا ہے۔ تحفظ کی ڈگری IP 00, IP 20, IP 23 ہے۔ IP 00 ایک خشک قسم کا ٹرانسفارمر ہے بغیر کسی دیوار کے۔ آئی پی 20 ایک ڈرائی کاسٹ رال ٹرانسفارمر ہے جس میں انکلوژر ہے، جو 12 ملی میٹر سے زیادہ ٹھوس غیر ملکی اشیاء کے داخل ہونے سے روک سکتا ہے۔ IP 20 ہاؤسنگ کے افعال کے علاوہ، IP 23 ہاؤسنگ عمودی سمت میں اور 60 ڈگری کے زاویہ پر پانی کی بوندوں کی آمد کو روک سکتی ہے۔
خشک کاسٹ رال ٹرانسفارمرز کی بیرونی پیکیجنگ بنیادی طور پر ٹرانسفارمر سائٹ کی حفاظت کے لیے استعمال ہوتی ہے۔ جب چھوٹے جانور یا دیگر غیر ملکی اشیاء خشک قسم کے ٹرانسفارمر میں داخل ہوتے ہیں، تو براہ کرم آپریشن کے حادثے کا سبب نہ بنیں۔ یہ مؤثر طریقے سے ذاتی حفاظت کی حفاظت کرسکتا ہے اور برقی مقناطیسی شیلڈنگ میں ایک خاص کردار ادا کرسکتا ہے۔
خشک کاسٹ رال ٹرانسفارمرز کو تعمیراتی مواد کے مطابق تین اقسام میں تقسیم کیا گیا ہے۔ ایلومینیم الائے گراؤنڈ ڈرائی ٹائپ ٹرانسفارمر کا شیل، سٹینلیس سٹیل ڈرائی ٹائپ ٹرانسفارمر کا شیل اور سٹیل پلیٹ سپرے ٹرانسفارمر کا شیل۔
خشک کاسٹ رال ٹرانسفارمرز کے شیل کو استعمال کے مختلف مقامات کے مطابق انڈور ٹرانسفارمر کے شیل اور آؤٹ ڈور ٹرانسفارمر کے شیل میں تقسیم کیا گیا ہے۔
خشک قسم کے ٹرانسفارمرز کے بیرونی تحفظ کی سطح کو IP 20، IP 21، IP 23، IP 30، IP 31، IP 33 اور دیگر معیارات میں تقسیم کیا گیا ہے۔
درست شکل والے خولوں کی حفاظتی کلاس کے لیے درجہ بندی کے کوڈز کی وضاحت
IP 20 12.5 ملی میٹر یا اس سے زیادہ قطر والی کروی غیر ملکی اشیاء کی مداخلت کو روکتا ہے اور چارجنگ یونٹ کو حفاظتی رکاوٹ فراہم کرتا ہے۔
IP 21 میں IP 20 کی کارکردگی ہے اور یہ عمودی پانی کی بوندوں کی مداخلت کو روکنے کے قابل ہے۔
IP 23 میں IP 20 کی کارکردگی ہے جبکہ پانی کو عمودی لائنوں اور 60 ڈگری کے زاویوں میں داخل ہونے سے روکتا ہے۔
IP 30 قطر میں 2.5 ملی میٹر سے زیادہ کروی بیرونی جسموں کے داخل ہونے سے بچاتا ہے۔
IP 31 میں IP 30 کی کارکردگی ہے اور یہ عمودی پانی کی بوندوں کی مداخلت کے خلاف مزاحم ہے۔
IP 33 میں IP 30 کی کارکردگی ہے۔ ایک ہی وقت میں، پانی کو عمودی لائن اور 60 ڈگری زاویہ کی حد میں داخل ہونے سے روکا جا سکتا ہے۔
IP 40 1 ملی میٹر یا اس سے زیادہ قطر والی لکیری اشیاء کی مداخلت کو روکتا ہے، اور اس کا ڈسٹ پروف اثر ہوتا ہے۔
